Pinouts¶
.png)

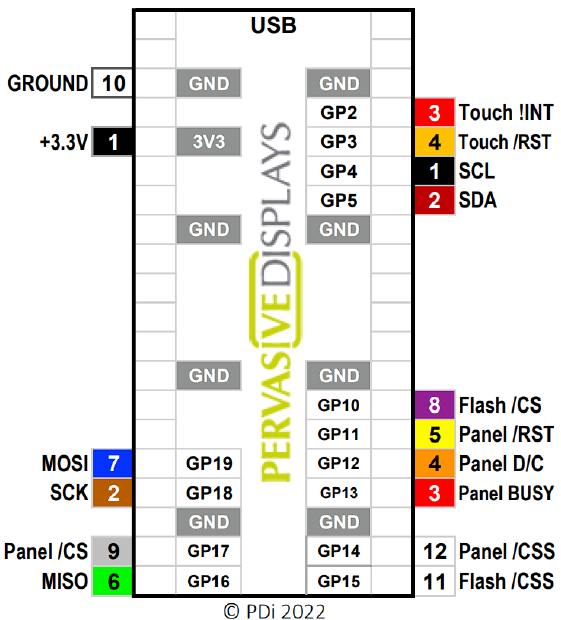

Raspberry Pi Pico pinout
.png)

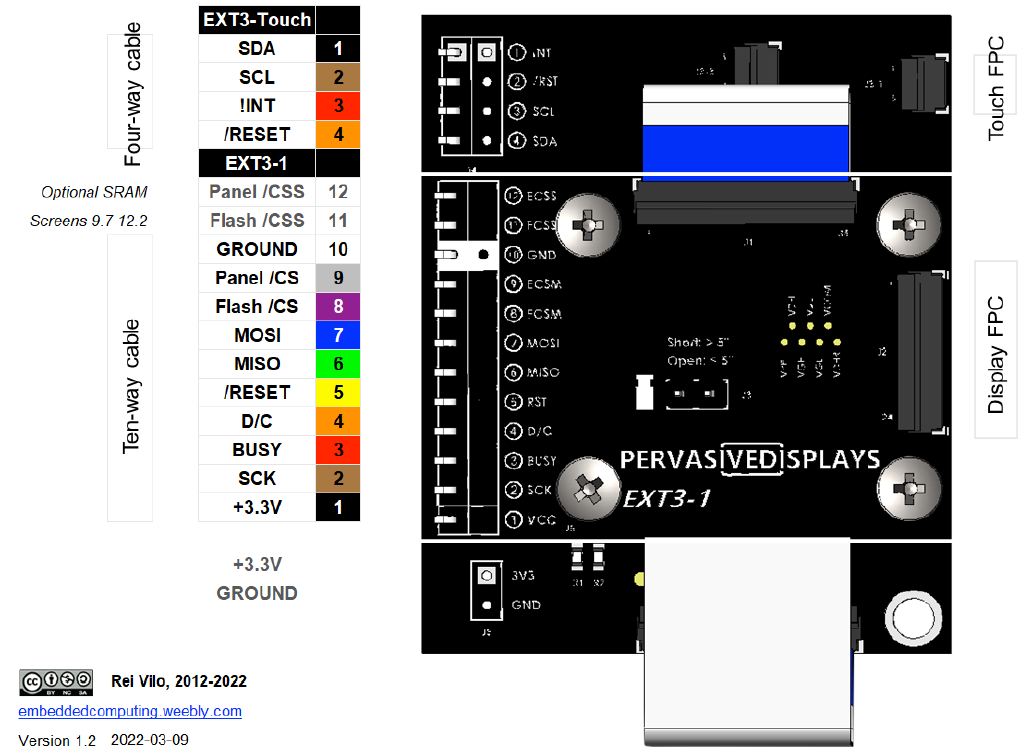

EXT3-Touch pinout
Touch FPC¶
| Pin Number | Description |
|---|---|
| 1 | VDD |
| 2 | INT |
| 3 | RST |
| 4 | SDA |
| 5 | GND |
| 6 | SCL |

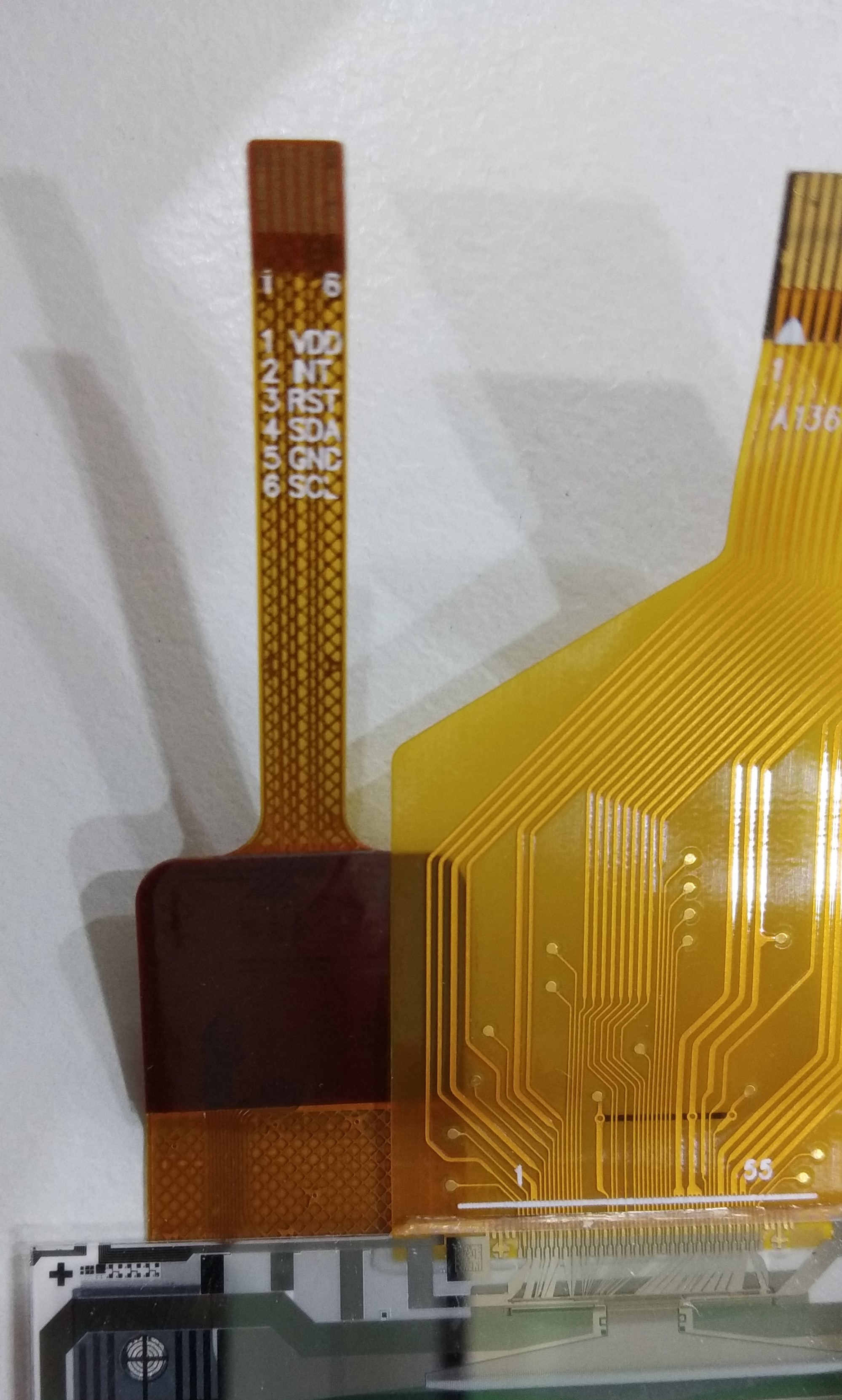

As seen under the FPC
.png)
Raspberry Pi Pico pinout
.png)
EXT3-Touch pinout
| Pin Number | Description |
|---|---|
| 1 | VDD |
| 2 | INT |
| 3 | RST |
| 4 | SDA |
| 5 | GND |
| 6 | SCL |

As seen under the FPC
